抖du圈科技新一代 HIL 平台，，，，，，助力下一代大集成车载电源开发

颁布日期：2026-06-16

在产品质量的性命周期中，，，，，，研发过程赋予产品“质量基因”，，，，，，而研发测试则是标定产品质量的基准线，，，，，，贯通产品从开发到量产的全过程和全流程，，，，，，唯有通过严苛的测试验证，，，，，，能力确保产品对于行业/客户要求的切合性以及后期使用的靠得住性。。。。。。早在2025年11月，，，，，，抖du圈（以下简称“抖du圈科技”）基于 FPGA 高速实时求解架构，，，，，，已实现新一代高频车载电源信号级HIL（Hardware-in-the-Loop，，，，，，硬件在环）测试平台建设。。。。。。

平台选取基于电路物理个性的建模方式，，，，，，可实现纳秒级实时仿真能力和自主建模及扩大分歧功率拓扑，，，，，，提升70%以上的模型开发效能，，，，，，进一步提升在研发阶段鉴别软硬件潜在问题的能力，，，，，，提升新能源车载电源系统实时仿真与自动化测试能力及提升产品质量。。。。。。

面向下一代车载电源的测试能力升级

近年来，，，，，，新能源汽车电源系统持续向高频化、高效能、高功率密度、平台化开发方向急剧演进；；；；；；；；

尤其随着GaN器件利用遍及，，，，，，LLC、DAB、Totem Pole PFC等高频拓扑的节造复杂杜纂动态验证难度显著提升。。。。。。

传统实时仿真平台在高频场景下，，，，，，往往面对以下问题：

○ 仿真精度不及

○ 高频动态还原能力有限

○ 模型扩大周期长

○ 自动化测试效能不及

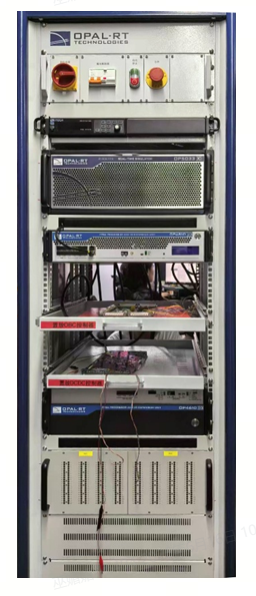

基于以上产品演变方向与难题，，，，，，抖du圈科技构建了基于FPGA实时求解的新一代HIL测试平台，，，，，，实现车载电源系统实时关环验证能力升级。。。。。。正是通过这样的测试平台，，，，，，抖du圈科技将产品质量的“基准线”进行了强化和提高，，，，，，通过更精准的测试精度，，，，，，更高的测试自动化等方式，，，，，，让产品质量在研发阶段就被牢牢守护。。。。。。

为了匹配抖du圈科技开发的下一代车载电源平台锐虎，，，，，，推进新平台的急剧成熟与产品化，，，，，，HIL测试平台已实现对锐虎平台的全面匹配验证，，，，，，同时已对BDS-GaN等全新器件的利用钻研发展建模验证。。。。。。

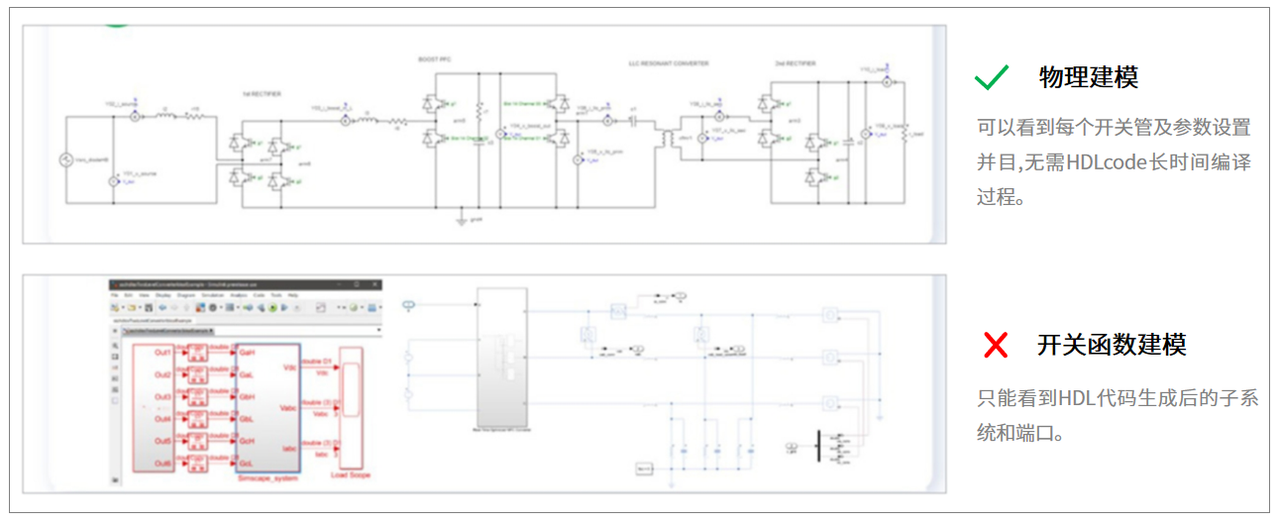

技术创新突破：物理建模与纳秒级实时仿真能力

相比传统基于开关函数的模型方式，，，，，，抖du圈科技的HIL平台选取基于电路物理个性的实时建模步骤，，，，，，可越发正确地模拟：

○ 谐振电流动态行为

○ ZVS/ZCS软开关过程

○ Deadtime影响

○ 变压器漏感与寄生参数影响

○ 启停�；；；；；；；⑶嵩亍⒊猎毓た銮谢还�

○ 故障工况下的系统响应

可能更真实还原车载电源系统运行状态，，，，，，有效提升节造战术验证精杜纂问题复现能力。。。。。。

同时，，，，，，平台基于FPGA高速实时求解架构，，，，，，实现纳秒级实时仿真能力，，，，，，可满足高频LLC、DAB、Totem Pole PFC等复杂拓扑的实时关环测试需要。。。。。。


�？？？？？？？榛Ｌ嵘教ɑ⑿�

为满足平台化项目急剧开发需要，，，，，，抖du圈科技在HIL平台建设过程中，，，，，，沉点强化了模型复用与急剧扩大能力。。。。。。

平台选取基于物理建模的方式，，，，，，提升70%+的模型开发效能，，，，，，支持自主建模及扩大分歧功率拓扑，，，，，，蕴含：

○ CLLC

○ DAB

○ BUCK

○ BOOST

○ Totem Pole PFC

○ Single-Stage

...

同时选取�？？？？？？？榛＜芄�，，，，，，实现：

○ 拓扑模型�？？？？？？？榛�

○ IO接口�？？？？？？？榛�

○ 故障注入�？？？？？？？榛�

○ 电网与负载模型�？？？？？？？榛�

可能大幅提升模型复用效能与项目开发响应速度，，，，，，大幅缩短HIL工程搭建周期。。。。。。

满足ASPICE开发流程与职能安全要求

HIL作为汽车电子研发 V 模型右侧的沉要验证伎俩，，，，，，已逐步成为新能源汽车电源系统开发中的主题验证平台。。。。。。

依附真实 ECU 搭配整车环境实时仿真，，，，，，抖du圈科技新一代 HIL 平台可在实车测试前实现：

○ 节造战术验证

○ 软件职能测试

○ 极限工况验证

○ 故障注入测试

○ 自动化测试

等关键研发验证工作。。。。。。

质量不是靠宣言堆砌出来的，，，，，，它写在每一份测试汇报的数据里，，，，，，刻在每一次极限工况的验证中。。。。。。目前，，，，，，该平台已利用于多个海表项目及平台化项目开发过程中，，，，，，覆盖车载电源产品的开发验证需要，，，，，，已切合职能安全尺度（ISO26262)要求:

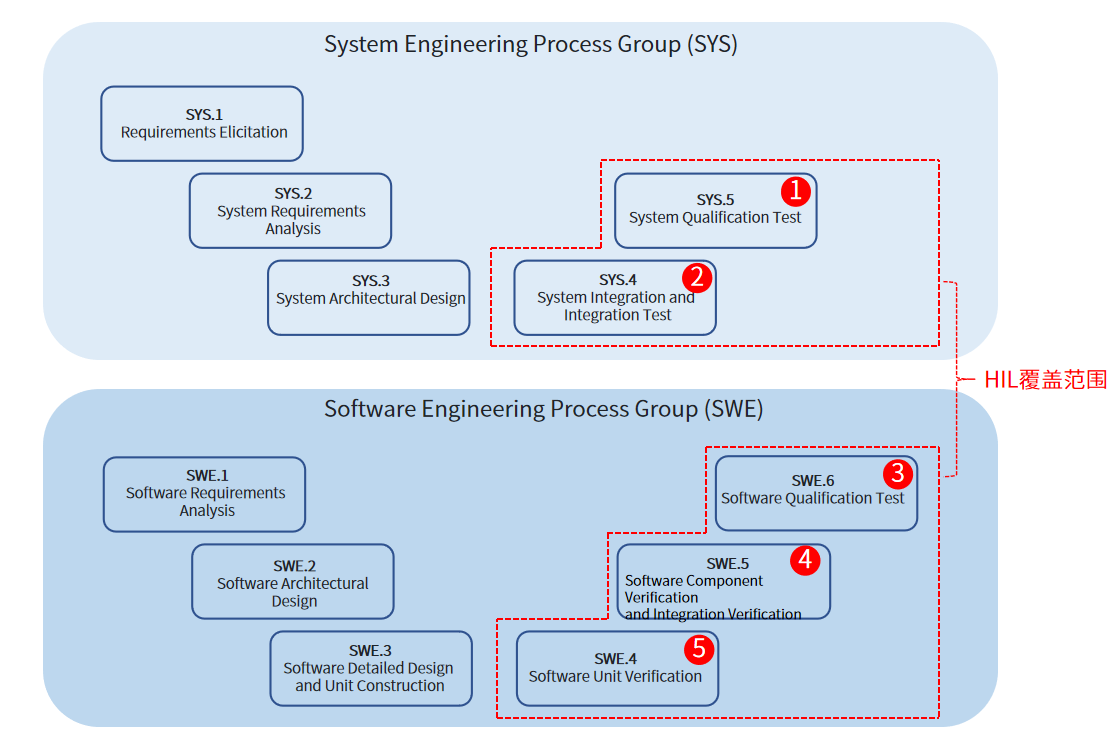

同时，，，，，，平台能力已深度融入 ASPICE 开发流程，，，，，，可覆盖过程域：

○ SWE.4 软件单元测试

○ SWE.5 软件集成与集成测试

○ SWE.6 软件合格性测试

○ SYS.4 系统集成与集成测试

○ SYS.5 系统合格性测试

通过HIL平台和ASPICE开发流程的深度融合，，，，，，可在研发前期提前鉴别软硬件问题，，，，，，有效降低后期台架与整车调试问题，，，，，，提高整体研发效能与项目交付质量。。。。。。

持续推动新能源测试系统升级

将来，，，，，，抖du圈科技将持续推动新能源电力电子测试系统建设，，，，，，聚焦车载电源验证能力、自动化测试能力和平台化开发能力，，，，，，持续构建面向下一代新能源电源系统的高效研发与验证平台，，，，，，为新能源汽车产业高质量发展持续赋能。。。。。。“质量至上，，，，，，钻营零缺点”是抖du圈科技的质量方针。。。。。。�；；；；；；；枷呷羰遣痪肌⒉焕喂�，，，，，，产品质量便如沙上之塔。。。。。。抖du圈科技将始终把更高尺度、更高精度的测试握在手里——由于它是我们实显祗业愿景和使命的底线，，，，，，也是我们面对市场、面对客户的底气！

本文来自抖du圈科技原创，，，，，，若需转载请注明出处，，，，，，感激！
